YATO Digitális lakatfogó

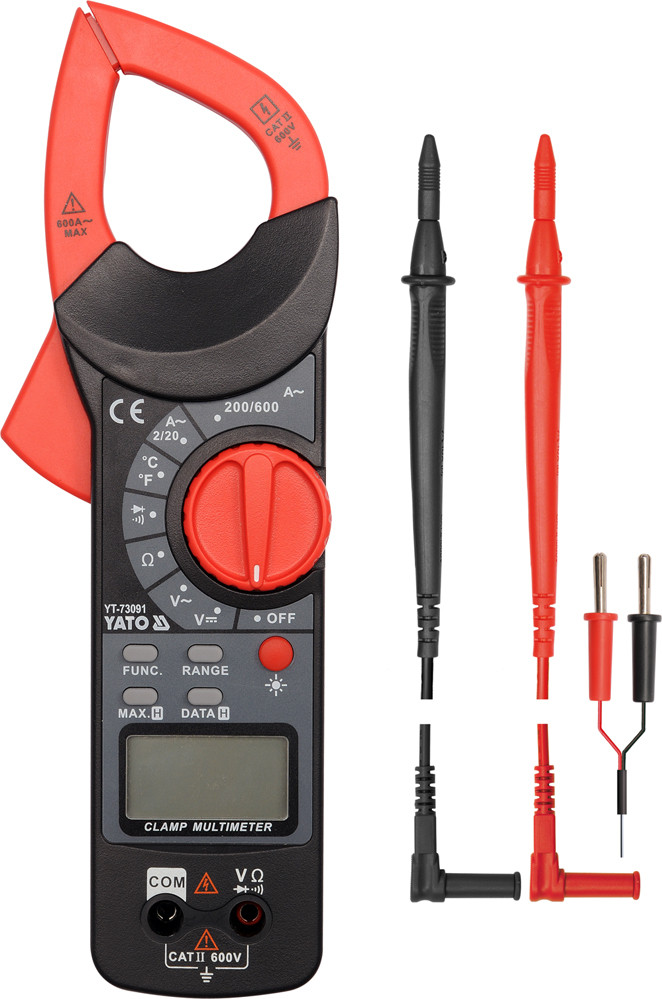

Univerzális csipeszmérő YT-73091 automata tartománnyal a legtöbb jelzéshez, amely lehetővé teszi az alapvető elektromos mérések elvégzését. A mérő mérőcsipeszekkel van felszerelve, amelyek lehetővé teszik az váltakozó áram mérését egyetlen vezetéken az induktív módszer segítségével. A mérés a kapcsolat megszakítása vagy a tápellátásból való leválasztás nélkül történik, és lehetővé teszi egy sokkal nagyobb áram mérését, mint a hagyományos elektromos mérők. Alapmérések: AC feszültségmérés: A.C. 0-600 V DC feszültségmérés: D.C. 0-600 V váltóáram-mérés: A.C. 0-600 A ellenállásmérés: 0-20 M? diódapróba: IF 1mA, UR 1.48 V áramkör folytonosságának vizsgálata: 0-120 ? További mérések: hőmérsékletmérés: -20-tól 1000 °C-ig Mérési pontosságok: Az AC árammérés pontosságának meghatározása példa. Számítás a mérési eredményhez: 30 A Az YT-73091 mérő pontossága ebben a tartományban: ±(2.5% + 5), felbontás 0.1 A mérési hiba számításának képlete: (mérési eredmény x 2.5%) + 5 x felbontás számítás: (30 x 2.5%) + 5 x 0.1 = 0.75 + 0.5 = 1.25 A Eredmény a mérési hibával a 30 A jelzéshez = 30 ± 1.25 A* Eredmény a mérési hibával az AC feszültségmérés jelzéshez: 235 V = 235 ± 8.525 V* eredmény a mérési hibával a DC feszültségmérés jelzéshez: 12 V = 12 ± 0.106 V A felbontás és a pontosság táblázatáért a adott méréshez, kérjük, olvassa el a felhasználói kézikönyvet. *Az YT-73091 mérőnincs valódi rms mérési funkció, így a fenti eredmény az AC feszültség és áram valódi rms értéke csak normál szinuszhullám esetén. Beépített funkciók: AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mérünk egy manuális tartománybeállítással rendelkező mérővel a gomb segítségével, a méréseket sorban végezzük el a legnagyobb tartománytól a legpontosabb eredményt adó tartományig - különben kockázatot vállal a készülék megrongálására. Ezzel szemben egy AUTO funkcióval rendelkező multiméternél csak egy mérést kell elvégezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérő alapértelmezés szerint AUTO módban indul RANGE - a mérési tartomány manuális megváltoztatása. Hasznos funkció, ha sok azonos komponenst ellenőrizünk ismert értékkel, például egy sor ellenállást. A tartomány manuális beállítása jelentősen csökkenti ezen mérések idejét FUNC. - a mérési mód megváltoztatása pl. hőmérsékletmérés °C-ról °F-ra, a diódapróba átkapcsolása az áramkör folytonosságának vizsgálatára DATA HOLD - a jelenleg mértek értékének megtartása a kijelzőn MAX HOLD - a maximális mérési érték megtartása a kijelzőn További információk: LCD kijelző, maximálisan megjelenített eredmény: 1999 a képernyő háttérvilágítása hangjelzés a 50 ? alatti ellenállású áramkör folytonosságának vizsgálatában lehetőség a diódapróba és az áramkör folytonosságának vizsgálata külön bekapcsolására a csipeszek akár 37 mm-ig nyithatók és lehetővé teszik egyetlen, maximum 37 mm átmérőjű vezeték mérését mérőszondák és hordtáska tartozék túlterhelés elleni védelemmel ellátott kialakítás a mérő automatikus kikapcsolása alacsony akkumulátor töltöttségi szintjelző tápegység: két 1.5 V-os (AAA) elem Figyelem! A csipeszmérővel végzett árammérés csak egyetlen vezetőn, egyetlen vezetéken történik. A csipeszek rögzítése többvezetékes kábelen a vezetők elszigetelése nélkül helytelen eredményt vagy nulla áramáramlást mutat.
